產品詳情

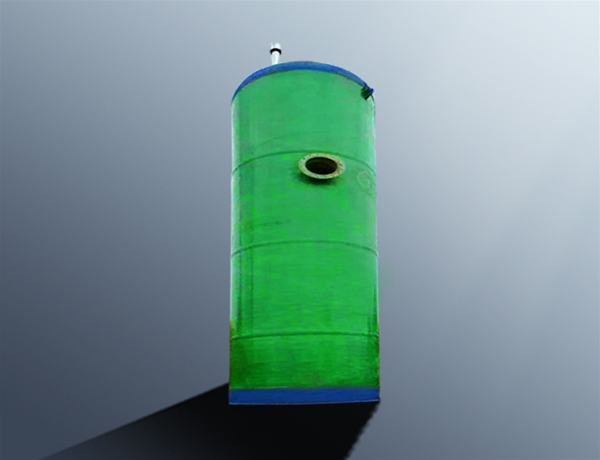

一體化預制泵站由井筒、格柵、水泵、管道、閥門、傳感器、控制系統和通風系統等部件組成，全部在工廠預制完成，并組裝好整體運送至現場吊裝。施工現場只需進行泵坑開挖及現澆混凝土基礎即可。施工周期短，施工方便，無需進行設備安裝。一體化泵站可比傳統泵站造價至少節省20%。
一體化泵站可采用遠程控制，不需要配備現場值班人員，維護人員可隨時通過手機短信或互聯網了解泵站的運行參數，在網絡上隨時對泵站的運行參數進行修改，實現了真正的無人值守，大大減少了運行維護成本，也保證了泵站管理人員的安全。
2 一體化泵站的應用實例
一體化泵站應用于城鎮污水管網長距離輸送二次提升、城鎮低洼地帶橋涵積水段的雨( 污) 水排放提升、農業水利排灌、居民小區別墅區低洼雨( 污) 水排放、河道治理的截污污水、風景區水源保護區等分散型污水收集系統。在《丹江口市石鼓鎮污水處理工程》中，一體化泵站得到了應用。石鼓鎮鎮區西部區域的污水需要穿越丹鄖公路的一處高地，設置污水中途提升泵站，泵站的規模為 12 m3/ h。泵站位于丹鄖路鎮區廣場北側，經DN70 污水壓力管道穿越丹鄖路高地后，經重力管道輸送至污水處理廠。泵站平、剖面圖分別見圖 1，圖 2。設計擬采用新型的預制泵站，泵站的直徑為 1.2 m，深度為3.69m,內設兩臺水泵( 一用一備) ，主要設計參數為: 工況點: 流量: Q = 12 m3/ h;揚程: H = 10.6m;功率:N = 1.1kw;揚程范圍: 9 m～12 m; 效率: ≥65% 。
為了保證水泵的安全，在泵站的入口處設有帶導軌的籃式格柵，方便維護人員定期進行除渣。設計參數為: 柵條間距b =50 mm，設計過柵流速v = 0.70 m / s。泵站內設有水位控制系統，可根據服務區的來水量合理控制水泵的運行，可以實現無人值守、全自動運行。
一體化泵站相比傳統泵站具有以下優點: 1) 因采用一體式、空間使用化設計，故設備布置緊湊，其占地面和占用空間皆小。2) 施工周期短。預先按要求開挖基坑并澆筑保養好底基后，在井筒入場后2 d～3 d 即可試運行。限度地減少了泵站現場施工時間。3) 因該類泵站集成度高，現場開挖量、混凝土澆筑量少，故泵站總成本比傳統泵站可節約20%～30% 。4) 泵站所需常規設備由同一廠商整體成套供貨，可充分保證各設備間、設備與筒體及筒體與基礎間的匹配。5) 該類泵站將所有設備集成裝配在一個筒體內，能夠整體搬運，適用于一些需要變換地點、臨時性或階段性收集和輸送污水、雨水的需要，可重復利用。6) 所有設備由同一廠商供貨便于全自動化控制的實現。該泵站與傳統泵站技術比較詳見表1。一體化泵站較傳統泵站具有土建量小，施工周期短，占地小，自動化程度高，無人值守等優點。比較適合城鎮污水處理廠中途提升泵站。
